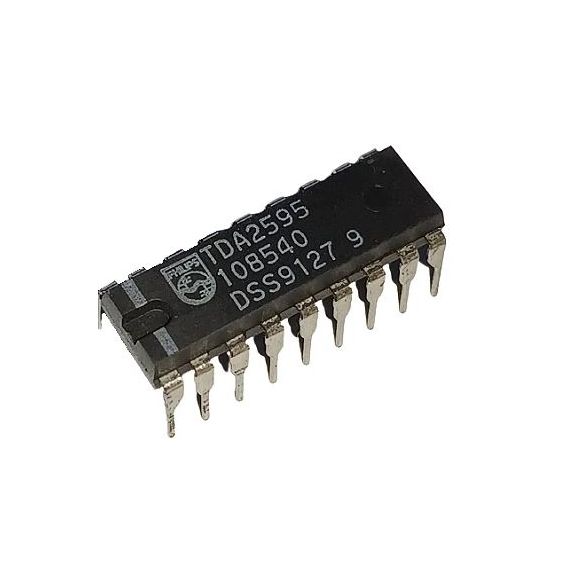

TDA2595 Circuito Integrato per Oscillatore e Controllo Orizzontale TV Philips

TDA2595 Circuito Integrato per Oscillatore e Controllo Orizzontale TV Philips

Il TDA2595 è un circuito integrato monolitico progettato per gestire il sistema di sincronizzazione e oscillazione orizzontale nei televisori a colori. Offre una soluzione compatta e ad alte prestazioni per il controllo preciso del deflettore orizzontale e della generazione dei segnali di sincronismo.

Caratteristiche principali:

• Ingresso video positivo (accoppiato in AC, impedenza < 200 Ω)
• Separatore di sincronismo adattivo con soglia al 50% dell’ampiezza del sync
• Separatore di impulsi verticali integrato con doppia pendenza
• Oscillatore orizzontale integrato a 15.625 Hz (TV standard PAL/NTSC)
• Controllo di fase φ1 (sync-oscillatore) e φ2 (oscillatore-flyback)
• Rilevatore di coincidenza φ3 con commutazione automatica costante di tempo
• Controllo mute automatico in assenza di segnale TV
• Generazione di impulsi Sandcastle a 3 livelli (blanking, burst, clamping)
• Protezione integrata per tensione di alimentazione bassa
• Protezione in caso di assenza dell’impulso flyback
• Uscita di pilotaggio orizzontale a ciclo costante con protezione integrata

Specifiche tecniche:

• Tensione di alimentazione: tip. 12 V (max 13.2 V)
• Corrente uscita orizzontale (pin 4): tip. 50 mA (max 100 mA)
• Temperatura operativa: da 0 °C a +70 °C
• Package: DIP-18 (SOT102-1, 2.54 mm passo)

Applicazioni consigliate:

• Televisori a tubo catodico (CRT)
• Sistemi di generazione sincronismi video analogici
• Riparazioni e restauri di apparecchiature TV vintage
