Misuratore di tensione/corrente/temperatura wireless con display LCD VAC8010F 500V 100A

€88,00

Ask a question

CODE: WB243

Availability: 17 items

Quantity:

+ −

Descrizione
Caratteristiche
Attachments
Make An Offer

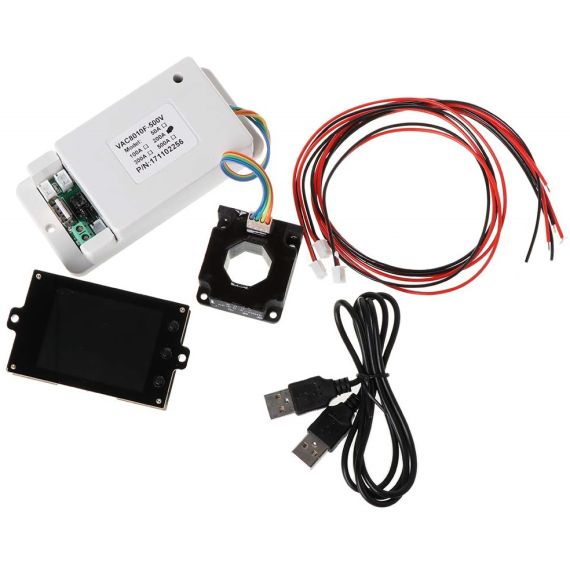

Misuratore di tensione/corrente/temperatura wireless con display LCD VAC8010F 500V 100A

18-funzione in un multimetro, NCP/ COP/ OVP/ LVP/ OUT/ LCK/ BAT/ BPC/ CER/ RET/ LNG/ STI/ SFH/ DEL/ FCH/ SNR/ SNT/ RFS

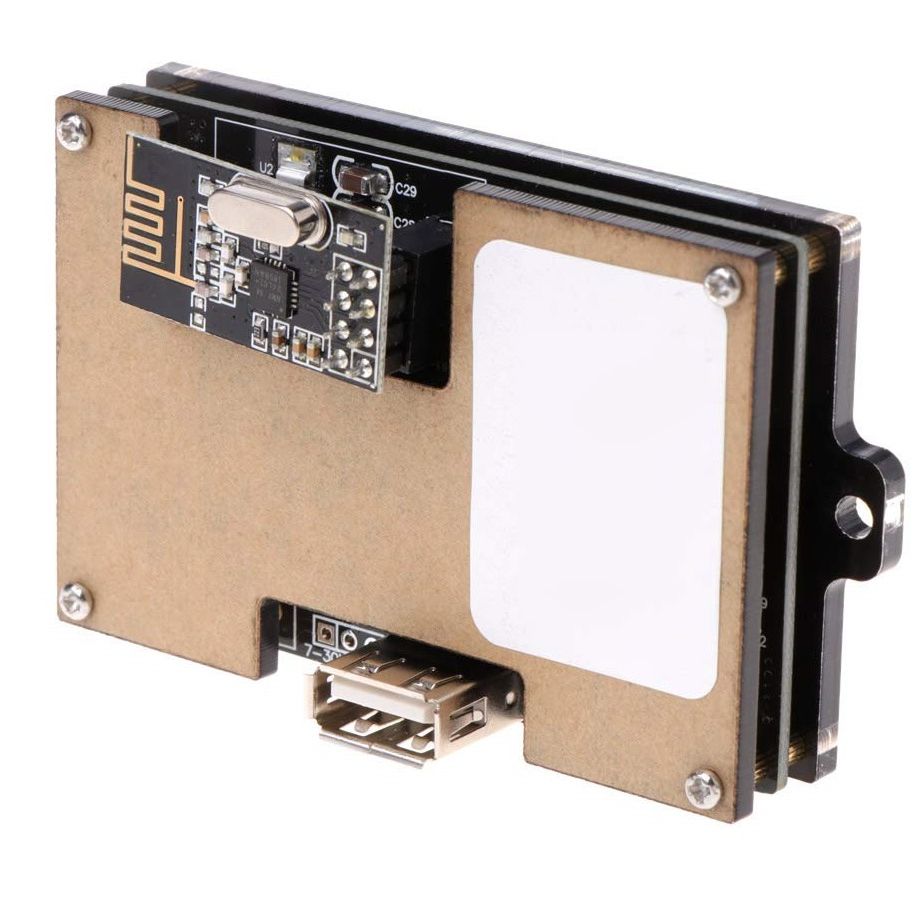

La trasmissione Wireless di dati, al fine di evitare il complesso cablaggio tra il display e la rilevazione di moduli per portare interferenze, mentre il cablaggio è più semplice.
Sensore di Hall è utilizzato per realizzare senza contatto di rilevamento della corrente senza scollegare fili, che è sicuro, affidabile e conveniente.
Tensione, corrente, potenza, capacità, la percentuale di capacità residua, tempo di esecuzione è visualizzate allo stesso tempo. Doppio relè interfaccia, è in grado di gestire carica e scarica separatamente.
Con la carica più di tensione, di scarico sotto la protezione di tensione, carica over-corrente, scarico protezione di sovracorrente.
La funzione di memoria punto di interruzione, il potere-on e power-off, E il numero di AH e WH prima di potere-off può essere memorizzato.

Specifiche tecniche

Intervallo di tensione ingresso autoalimentato	6~500V
Alimentazione esterna Volt di ingresso	0~120 V
Corrente	0~100A
Tensione di alimentazione esterna	6-60V
Metodo di visualizzazione	Display LCD a colori da 2,4 pollici
Intervallo di misurazione della tensione	0~500V
Intervallo di misurazione attuale	0~100A
Intervallo di misurazione della capacità	0.001AH~65000.00AH
Intervallo di misurazione dell'energia	0.000 KWH~9999 KWH
Intervallo di misurazione del tempo	0~100 ore
Intervallo di misurazione del valore di potenza	999KW
Intervallo di misurazione della temperatura	1~100℃
Precisione di tensione	±1％+2
Precisione attuale	±2％+5
Precisione della temperatura	±1.5℃
Tasso di misurazione	5 volte/sec

Tipo di protezione e campo di regolazione

OVP (protezione da sovratensione) 0,01 V~500 V
LVP (protezione da sottotensione) 0,01~500V
OCP (protezione da sovracorrente di carica) 0-500 A
NCP (protezione da sovracorrente di scarica) 0-500A

Campi display

1 Grafico a colonne della capacità residua della batteria
2 Numero cumulativo AH rimanente
3 Energia cumulativa
4 Il tempo necessario per caricare o scaricare completamente la batteria (calcolato in base alla corrente di carica e scarica e alla capacità)
5 Indicazione del segnale di comunicazione wireless
6 Indicazione blocco tasti
7 Misurazione in tempo reale dei valori di temperatura
8 Valore cumulativo del tempo di esecuzione singolo
9 Directory di visualizzazione dello stato dell'uscita
A Percentuale della capacità residua della batteria
B Valore di potenza
C Directory delle opzioni della funzione
D Valore di tensione misurato
E Valore corrente misurato

Schema elettrico alimentazione esterna

Nota: se l'intervallo di tensione della batteria testata (alimentazione) non funziona (6-80 V), è possibile utilizzare la modalità di cablaggio dell'alimentazione esterna. Innanzitutto, regolare il cappuccio del ponticello dell'interfaccia di selezione dell'alimentatore su "3W" e l'alimentatore esterno. Collegare i poli positivo e negativo a “+Vext-”, prestare attenzione a “+” al polo positivo dell'alimentatore esterno e “-” al polo negativo dell'alimentatore esterno; quindi collegare i poli positivo e negativo della batteria (alimentazione) alla presa di misura della tensione “+Bat”. -", prestare attenzione a "+" al polo positivo della batteria (alimentazione), "-" al polo negativo della batteria (alimentazione). Non collegare i poli positivo e negativo della batteria (alimentazione) al polo positivo del carico. Collegare il polo positivo della batteria (alimentazione) al polo positivo del carico. Il polo negativo della batteria (alimentazione) è collegato al polo negativo del carico attraverso il sensore Hall quando scorre attraverso il sensore Hall. Quando la direzione della corrente è la stessa della direzione della freccia di accensione del sensore Hall, la corrente misurata mostrerà un valore positivo, altrimenti la corrente misurata mostrerà un valore negativo.

Istruzioni per il cablaggio del relè di carica

Nota: l'alimentazione di lavoro del relè è fornita da un alimentatore esterno. Se il relè è collegato, dovrebbe essere fornita un'alimentazione esterna con la stessa tensione di lavoro del relè. Collegare la porta di controllo del relè all'interfaccia del controller di carica. Se vuoi controllare il polo positivo della carica, fai passare la linea positiva attraverso il relè. Se si desidera controllare il polo negativo della carica, collegare la linea negativa al relè. Quando il relè è collegato, viene utilizzata la spia "IN". Si accenderà e si spegnerà come promemoria quando disconnesso.

Istruzioni per il cablaggio del relè di scarico

Nota: l'alimentazione di lavoro del relè è fornita da un alimentatore esterno. Se il relè è collegato, dovrebbe essere fornita un'alimentazione esterna con la stessa tensione di lavoro del relè. Collegare la porta di controllo del relè all'interfaccia del controller di scarica. Se vuoi controllare il polo positivo della scarica, fai passare la linea positiva attraverso il relè. Se si desidera controllare il polo negativo della scarica, collegare la linea negativa al relè. Quando il relè è collegato, la spia "OUT" si accende e si spegne come promemoria quando disconnesso.

Supplier code:

VAC8010F

PDF-1 (scheda_tecnica_WB243.pdf, 13,721 Kb) [Download]
