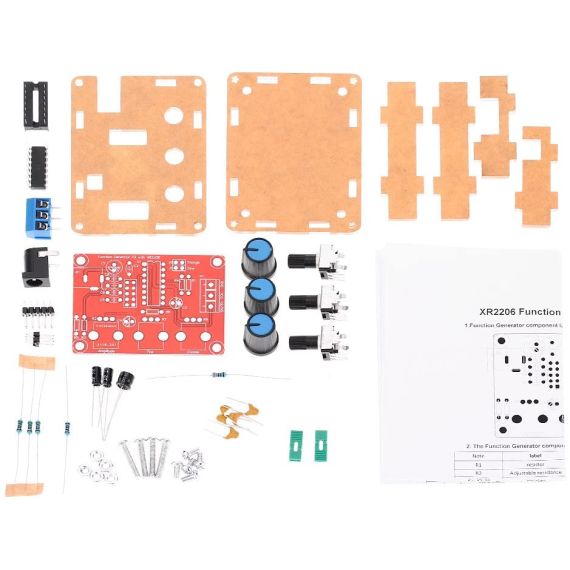

Kit di montaggio XR2206 generatore di segnale ad alta precisione
€1068
€1780
Kit di montaggio XR2206 generatore di segnale ad alta precisione
WB1603
Kit di montaggio XR2206 generatore di segnale ad alta precisione
Caratteristiche
• Può generare onda sinusoidale, onda triangolare, onda quadra
• La frequenza può essere da 1HZ-1MHZ
• Frequenza e ampiezza regolabili
• Risoluzione di precisione a cinque cifre
• La regolazione della frequenza ha una regolazione grossolana e fine
• Ampia gamma di alimentazione, può utilizzare alimentazione esterna 9-12V o batteria 9V
• Tutti i componenti in linea, numero ridotto di componenti, facilità di installazione e debug
Specifiche tecniche
- Alimentazione di tensione: ingresso CC 9-12V
- Forme d'onda: quadrato, seno e triangolo
- Impedenza: 600 Ohm + 10%
- Frequenza: 1Hz - 1MHz
ONDA SINUSOIDALE
- Ampiezza: 0 - 3V a 9V DC input
- Distorsione: Meno dell'1% (a 1kHz)
- Planarità: +0.05dB 1Hz - 100kHz
ONDA QUADRA
- Ampiezza: 8V (senza carico) a 9V DC input
- Tempo di salita: meno di 50 ns (a 1kHz)
- Tempo di caduta: meno di 30 ns (a 1kHz)
- Simmetria: meno del 5% (a 1kHz)
ONDA TRIANGOLARE
- Ampiezza: 0 - 3V a 9V DC input
- Linearità: Meno dell'1% (fino a 100kHz) 10mA
Codice fornitore
XR2206
